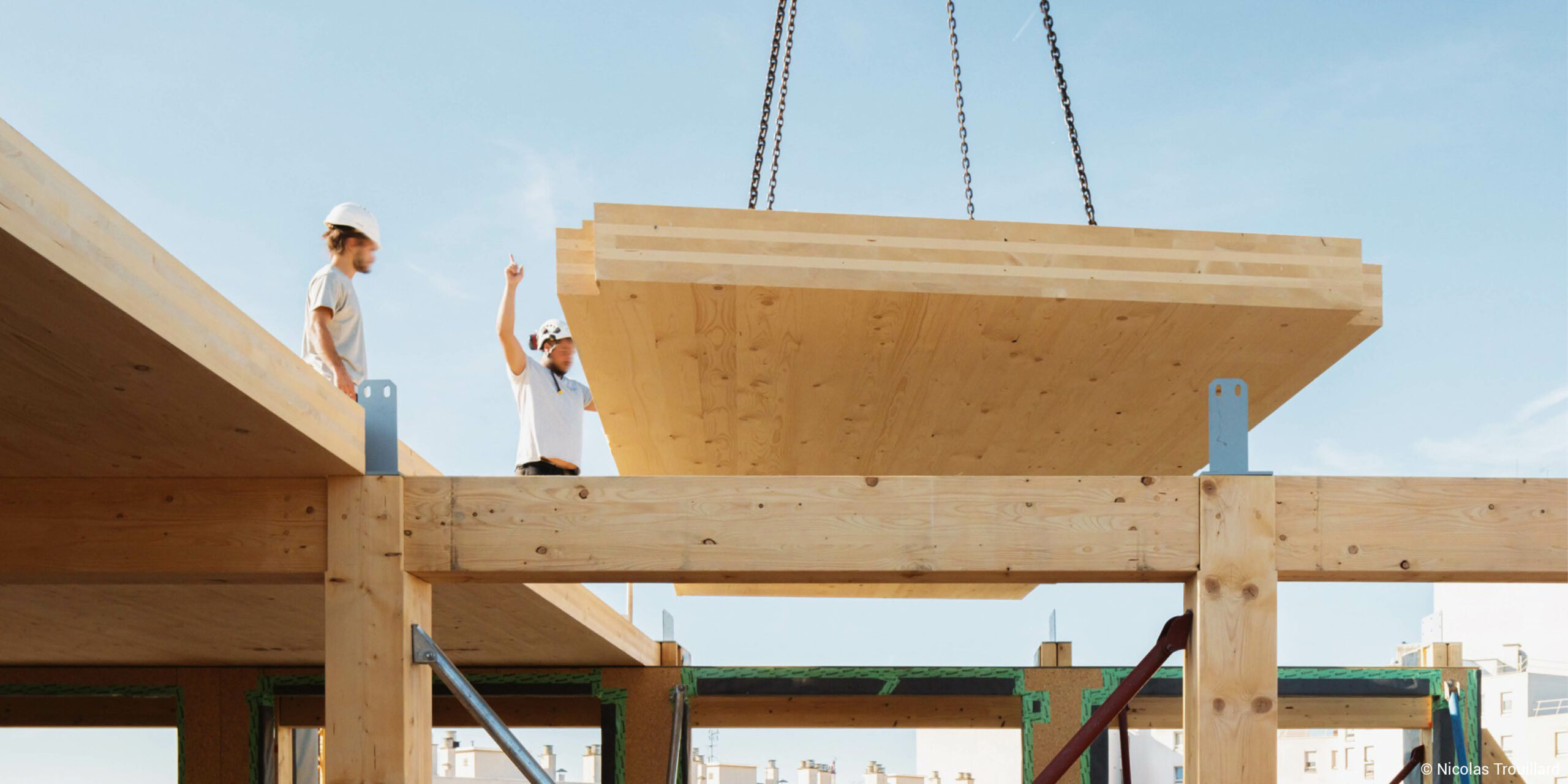

Un matériau pour de multiples solutions constructives
Qu’il soit utilisé en paroi, plancher ou support de toiture, le CLT offre une réelle efficacité constructive. Comme le montrent les exemples ci-dessous, il participe à la mise en œuvre de solutions performantes dans les domaines thermique, acoustique, d’étanchéité à l’air, ainsi que pour le passage des réseaux.

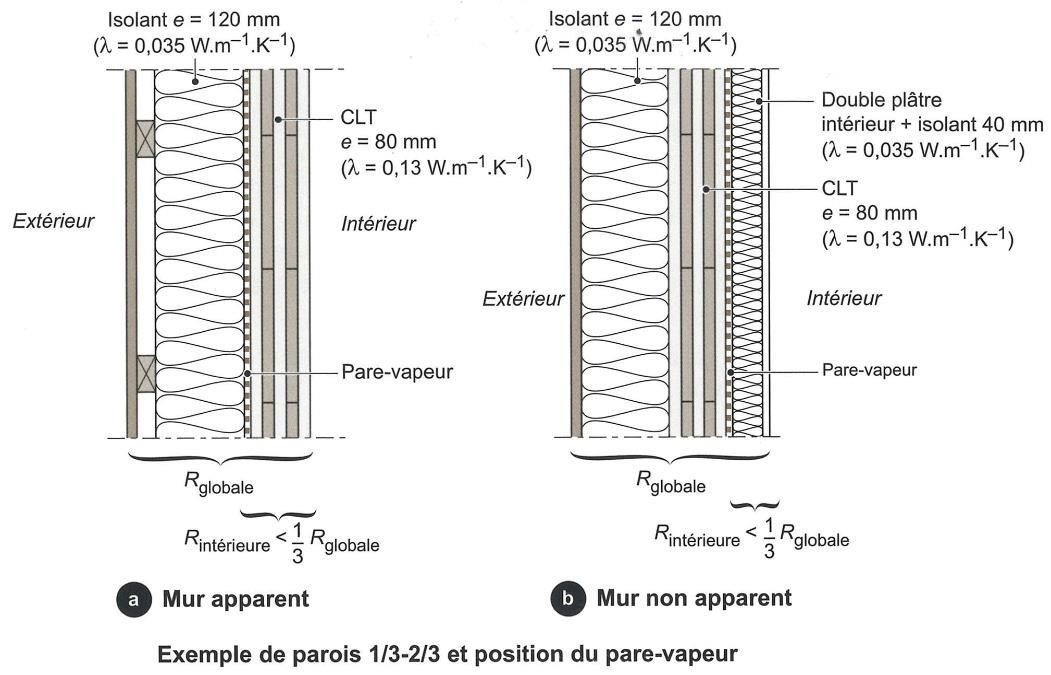

Solutions thermiques : exemples de mise en œuvre
Solution 1
Solution 2
Solution 3
Solutions acoustiques : exemples de mise en œuvre en parois
Performance acoustique d’un mur séparatif
Performances acoustiques de murs extérieurs
Double paroi CLT
| Composition | Caractéristiques |
|---|---|
| Mur KLH 78mm 3 plis 60mm laine de verre (p=15kg/m3) 10mm vide d’air 60mm laine de verre (p=15kg/m3) Mur KLH 78mm 3 plis | Epaisseur totale 286mm Masse surfacique 80 kg/m² Rw(C;Ctr)=65(-3;-9) dB |
Simple paroi + 2 doublages
| Composition | Caractéristiques |
|---|---|
| 2*12.5mm Plaque de plâtre 50mm laine de verre (p=22kg/m3) fixés sur rails métalliques désolidarisés Mur KLH 94mm 3 plis 50mm laine de verre (p=22kg/m3) fixés sur rails métalliques désolidarisés 2*12.5mm Plaque de plâtre | Epaisseur totale 264mm Masse surfacique 117 kg/m² Rw(C;Ctr)=71(-7;-14) dB |
Simple paroi + 1 doublage
| Composition | Caractéristiques |
|---|---|
| Mur KLH 94mm 3 plis 40mm vide d’air 50mm laine de roche (p=22kg/m3) entre ossature métallique – entraxe 450mm 2*12.5mm Plaques de plâtre | Epaisseur totale 209mm Masse surfacique 82 kg/m² Rw(C;Ctr)=63(-3;-ç) dB |
Solutions acoustiques : exemples de mise en œuvre en plafonds et planchers

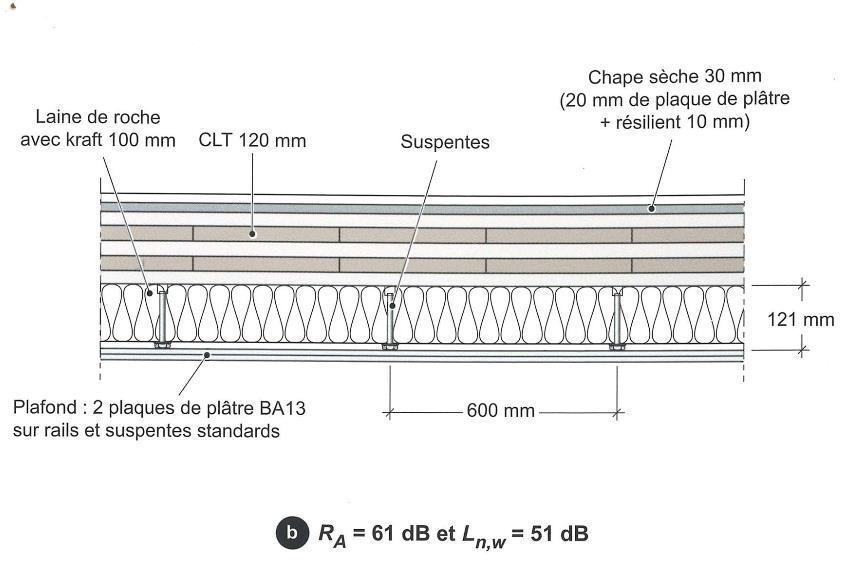

Plancher avec faux plafond
| Composition | Caractéristiques |
|---|---|
| Plancher 145mm 5 plis Plénum de 90mm composés de connecteurs et cavaliers acoustiques 60mm laine de verre isoconfort 38 2*12.5mm Plaques de plâtre | Epaisseur totale 260mm Masse surfacique 92 kg/m² Rw(C;Ctr)=65(-3;-ç) dB Ln,w(Ci)=51(-1) dB |
Plancher avec chape sèche
| Composition | Caractéristiques |
|---|---|
| 2*22mm Plaques de CTBH 60mm laine de verre Isoconfort 38 40*95mm lambourdes bois massif avec plots caoutchouc ponctuels Plancher 145mm 5 plis | Epaisseur totale 249mm Masse surfacique 117 kg/m² Rw(C;Ctr)=53(-1;-6) dB Ln,w(Ci)=65(0) dB Ln,w(Ci)=56(-2) dB avec dalle textile |

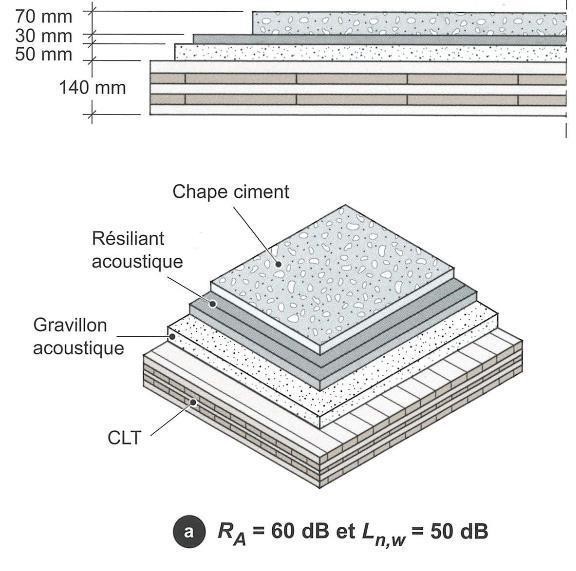

Plancher avec chape humide
| Composition | Caractéristiques |
|---|---|
| 60mm Chape de béton 30mm résiliant phonique 80mm de gravier (1300 kg/m3) Plancher 145mm 5 plis | Epaisseur totale 316mm Masse surfacique 320 kg/m² Rw(C;Ctr)=64(-1;-6) dB Ln,w(Ci)=48(-3) dB |

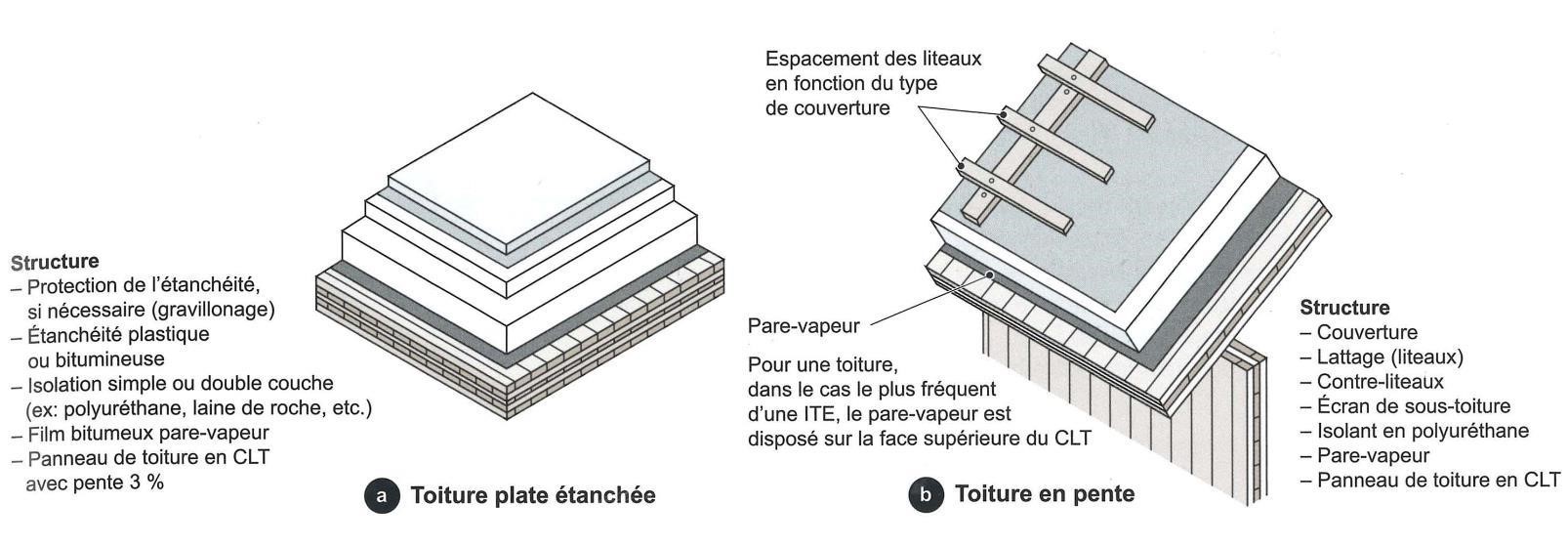

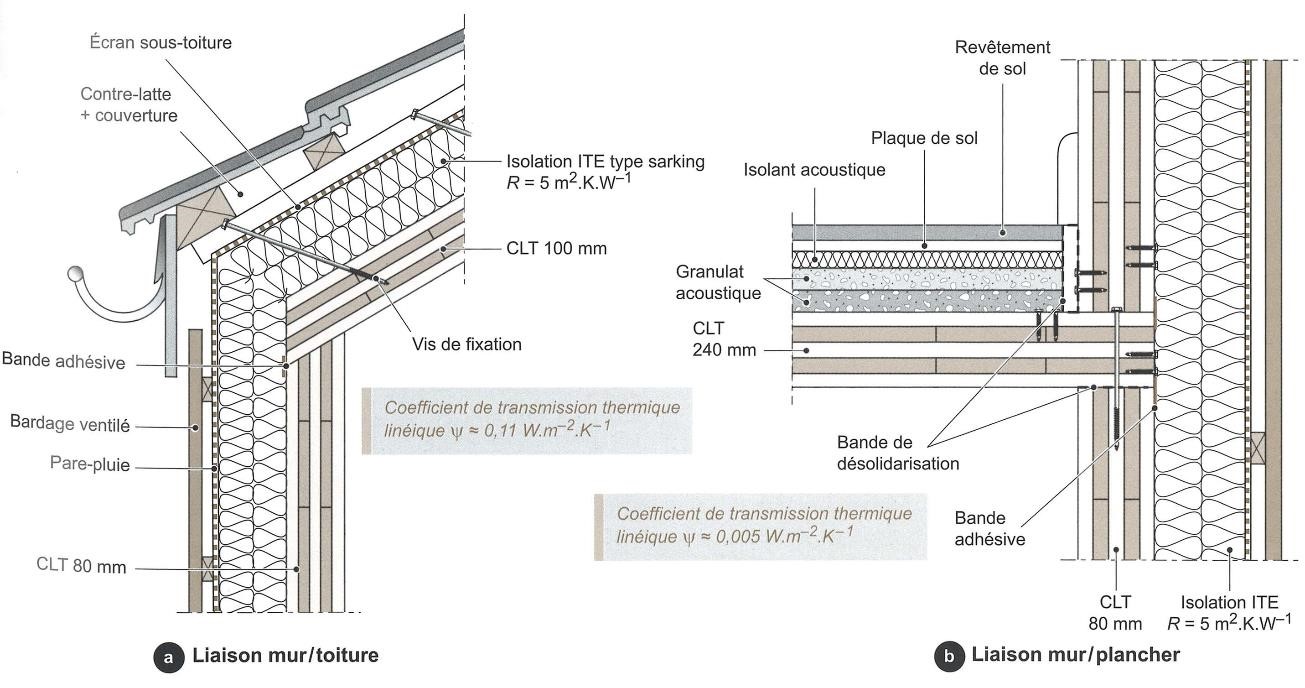

Solutions d’étanchéité à l’air : exemples de mise en œuvre

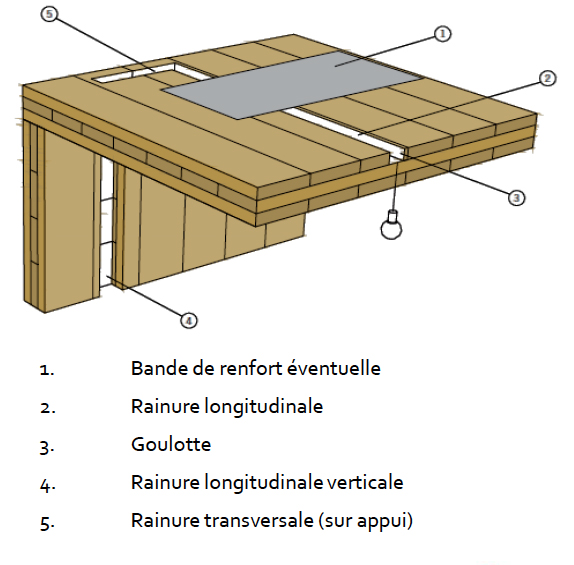

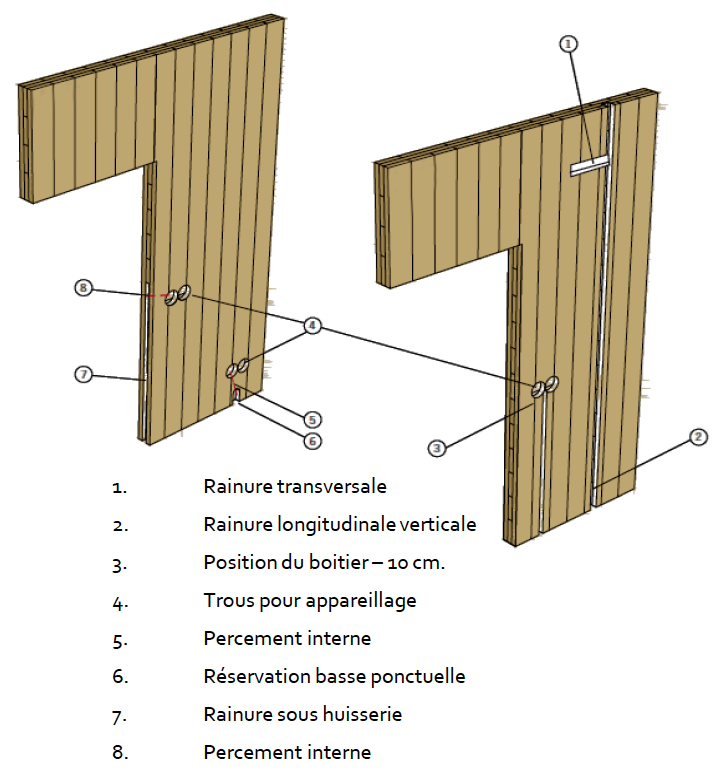

Solutions de passage des réseaux : exemples de mise en œuvre
