La réinvention des codes de l’architecture alpine

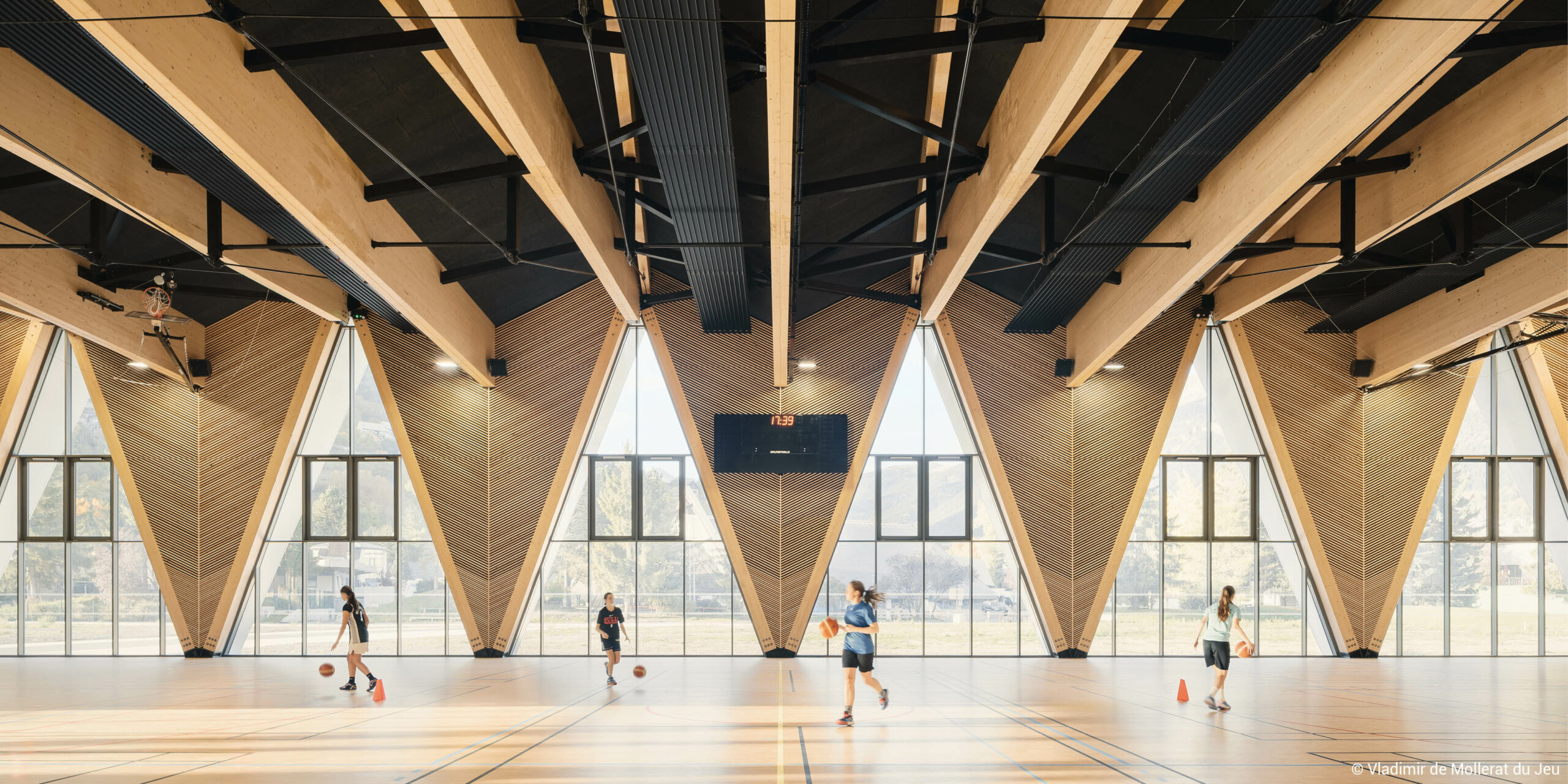

Bâtiment signature visible depuis la vallée, le gymnase utilise le bois de manière inédite pour affirmer sa singularité tout en s’inscrivant dans une démarche d’exemplarité environnementale. Il déploie ses lignes autour d’une toiture facettée en double pan inversé, conçue pour gérer les fortes accumulations de neige propres au climat local. Et se prolonge en façade par des poteaux en bois lamellé disposés en « V », qui structurent visuellement l’ensemble du volume tout en laissant largement entrer la lumière pour le confort de la pratique sportive.
Au-delà de sa silhouette inspirée des reliefs montagneux et de l’architecture de Vauban, présente dans la ville historique de Briançon, le gymnase joue un rôle de liaison au sein du Parc des Sports existant. Prolongé d’une vaste esplanade, il crée un plateau intermédiaire événementiel entre les deux niveaux haut et bas du site, offrant un point de vue privilégié sur le centre ville historique, le paysage alpin et les activités sportives extérieures pratiquées au sein du parc comme l’escalade.
Le Parc des Sports de Briançon compose avec les codes de l’architecture alpine et les redéfinit pour en ressortir la force de son identité. Sa géométrie est inspirée des reliefs montagneux et de l’architecture de Vauban, présente dans la ville historique de Briançon. La volumétrie de la toiture est marquante par ses facettes, qui repensent l’archétype de la toiture double pan permettant une gestion audacieuse des charges de neige.
NICOLAS chabanne, ARCHITECTE & PRÉSIDENT, CHABANNE ARCHITECTE
Enraciné dans son environnement, le projet privilégie l’emploi de matériaux biosourcés issus des ressources locales, le bois des Alpes pour une partie de la charpente, les murs ossature bois, le bardage et les bardeaux en toiture, les portes et habillages acoustiques en tasseaux, ainsi que les entreprises locales pour son chantier.
OLIVIER BONNEL, DIRECTEUR TRAVAUX, ASSOCIÉ, chabanne INGÉNIERIE
Une charpente mixte bois/métal dimensionnée pour l’extrême

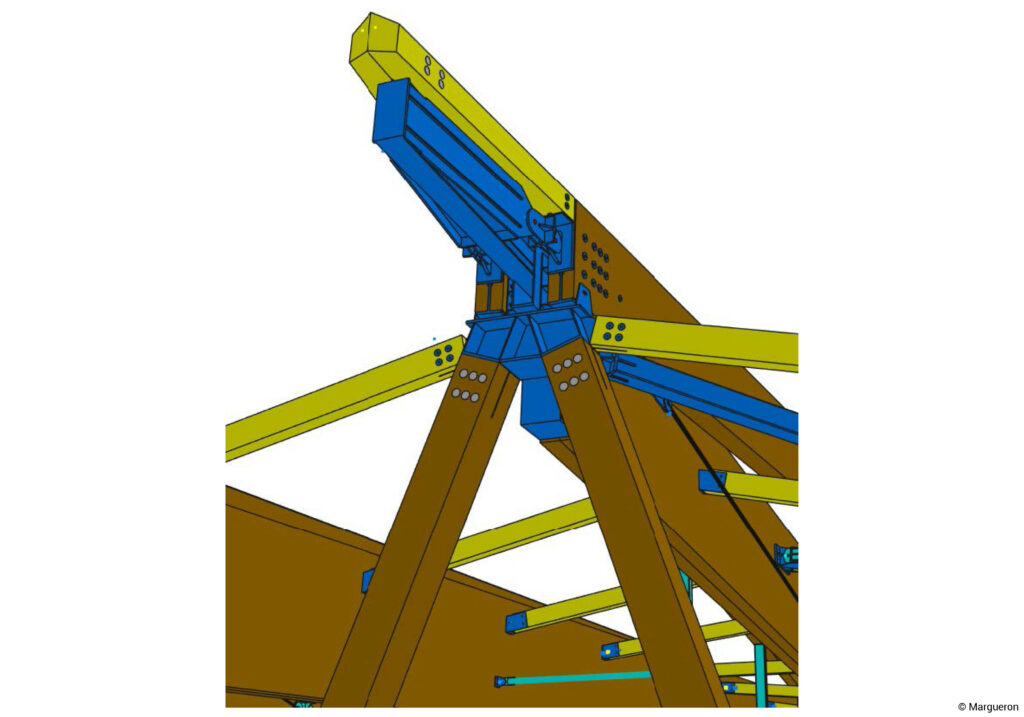

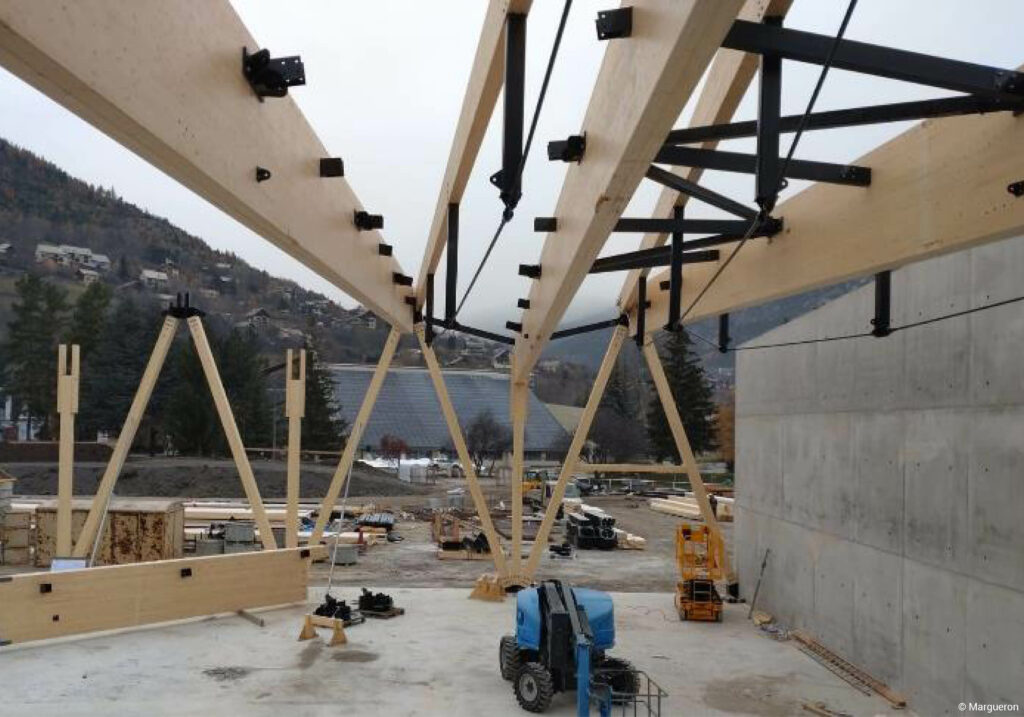

La complexité de l’ouvrage tient à la combinaison de trois contraintes : la zone sismique 4, des charges de neige pouvant atteindre 326 daN/m² selon les zones de toiture (contre 45 kg/m² pour un bâtiment en plaine), et de grandes portées. La charpente a mobilisé 1 290 heures d’études pour son dimensionnement. Elle est composée de 28 poutres principales, dont 24 de grande portée (29 m) : 11 poutres pleines de 1,55 m de hauteur et 13 autres sous-tendues par des tirants en acier, formant un système bois/métal optimisé. Elle sont complétées par 4 poutres d’une portée de 24 m pour le hall d’accueil et 23 poteaux de 9,30 m de longueur pour les façades, avec des assemblages d’une grande technicité compte tenu de leur jointure en pointe avec la charpente (voir schéma en bas d’article). Au total, 315 m³ de bois lamellé d’épicéa certifié ACERBOIS de classe GL28 ont été mis en œuvre, soit environ 5 fois plus que sur un projet équivalent construit en plaine sans exigence sismique.

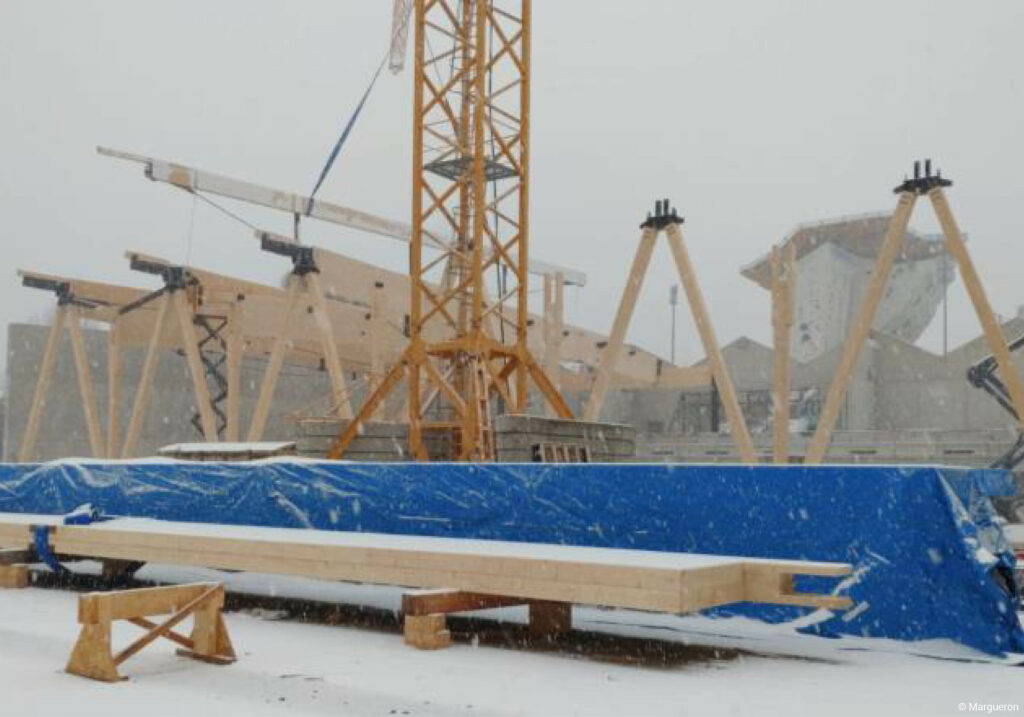

L’ensemble des poutres et poteaux a été préfabriqué en atelier à partir d’une maquette 3D Cadwork exploitable au millimètre, puis livré en kit prêt à assembler, méthode qui a permis de sécuriser un chantier contraint par les conditions climatiques et un calendrier serré.
Une structure constructive qui privilégie le bois et l’efficacité environnementale

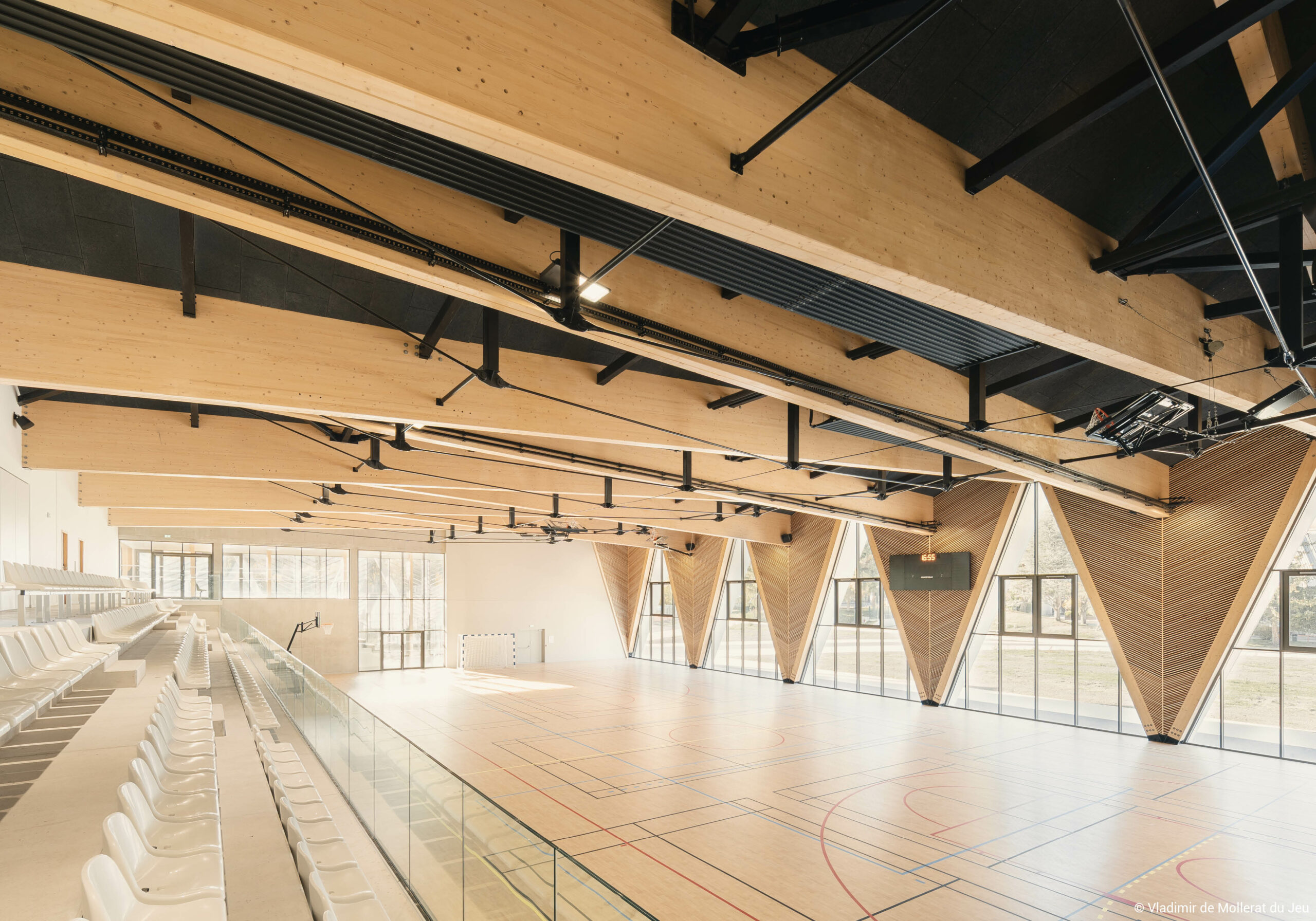

Au-delà de la charpente, le bois (épicéa et mélèze, en majorité issus des Alpes) est omniprésent au sein de la structure constructive, qui comprend murs à ossature bois (complétés de quelques voiles béton), habillages acoustiques en tasseaux, tavaillons en toiture et bardage bois en façade. Au total la quantité de matériaux biosourcés atteint 24 kg/m2. Avec une façade principale orientée au nord pour limiter les apports de chaleur en été, le système de chauffage du gymnase a été étudié pour récupérer la chaleur issue de la production de glace de la patinoire voisine, permettant une économie de 90% des consommations énergétiques.

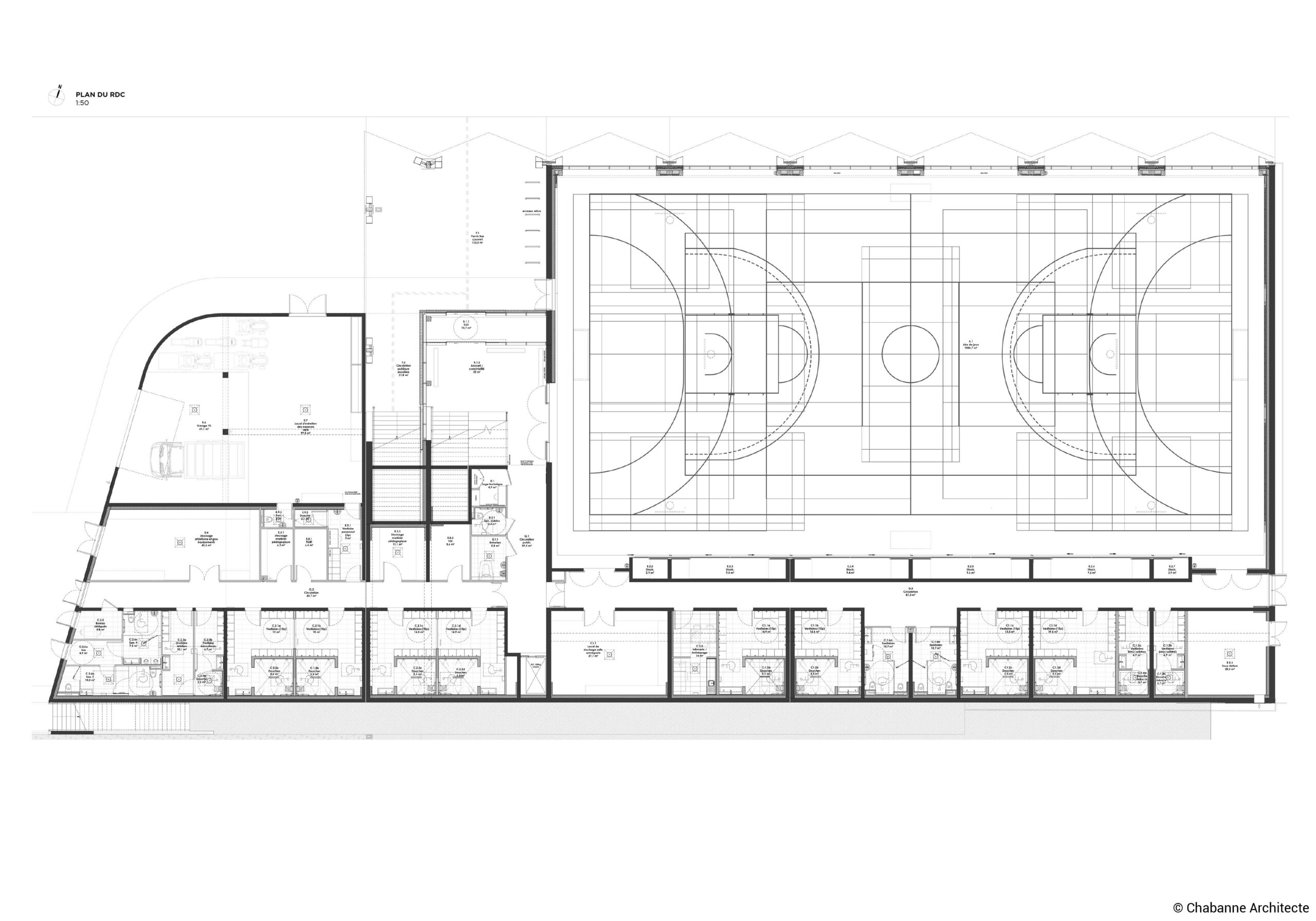

LES DOCUMENTS GRAPHIQUES DU PROJET ET LE CHANTIER EN IMAGES (cliquer sur les images pour agrandir ou accéder aux documents complets)
L’apport des bois lamellés au sein du projet
Performance structurale
Portées importantes, charges de neige élevées, risques sismiques : associé à des tirants métalliques, le bois lamellé a permis de répondre à des contraintes structurelles extrêmes tout en conservant la finesse recherchée par l’écriture architecturale et la légèreté visuelle de l’ensemble.
Préfabrication
La préfabrication en usine de la charpente et des murs à ossature bois du gymnase a permis un délai d’assemblage sur site adapté aux contraintes climatiques et respectant le calendrier serré de l’opération.
Liberté architecturale
Modulable et autorisant une infinité de formes, le bois lamellé s’adapte aux écritures architecturales les plus audacieuses comme celle du gymnase, tout en assurant une fiabilité structurale même en présence de fortes contraintes.
